产品详情:

材料	喷涂壳体
尺寸	195mm×230mm×90mm
工作电压	AC220V
工作温度	-40℃～55℃
工作湿度	10%RH～95%RH
信号输入	无源信号输入
信号输出	2组有源常开、常闭触点输出
安装方式	壁挂式
防爆等级	防爆型
防护等级	IP65

本控制箱有二组有源常开,常闭触点输出,可以分别联动风机/警灯,电磁阀,通过与数显型探测器(一体机)的连接,

根据探测器信号控制常开,常闭触点,达到联动风机/警灯,电磁阀的功能.

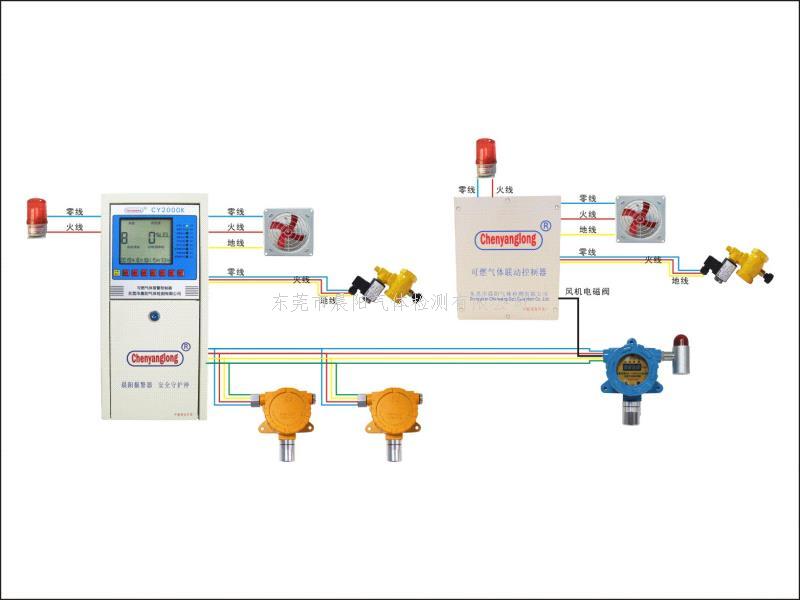

备注: 联动控制箱可串联主机(CHY-2000K)连接数显探测器(CHY-2000T),也可不

串联主机就能够独立完成报警,联动风机,切断电磁阀,这样可以大大节约安装成本,

本公司根据市场安装运行中发现用户把主机装在较远的地方,而探测器,风机,电磁

阀装在气房中,此安装方式成本过高,也不利于安全,本产品既可以节约成本,又安全,

且让用户每个气房可以独立控制,达到互不影响,就算要联动主机(CHY-2000K)也只

三线就行,也不用从较远的地方接线,风机电磁阀2线制,可以节约4条线,降低用户安

装成本.

​

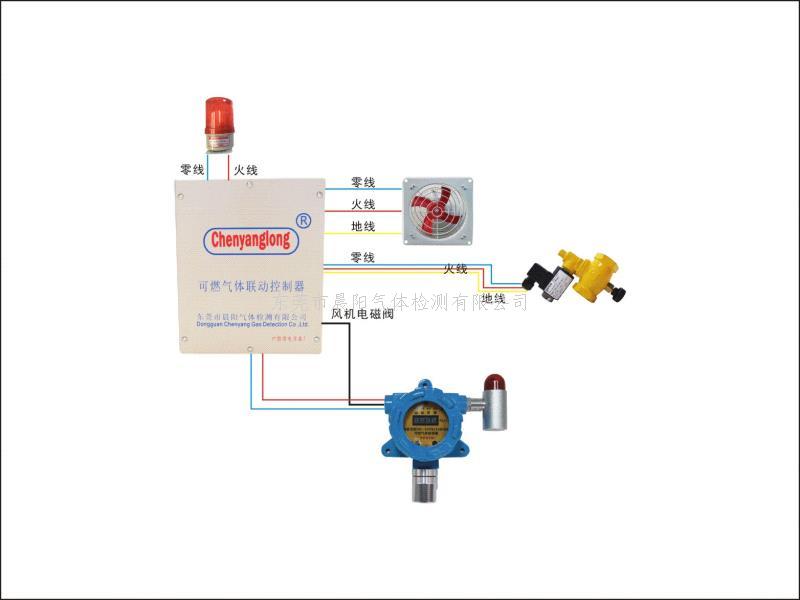

联动控制箱与探测器接线简图:(具体接线看说明书)

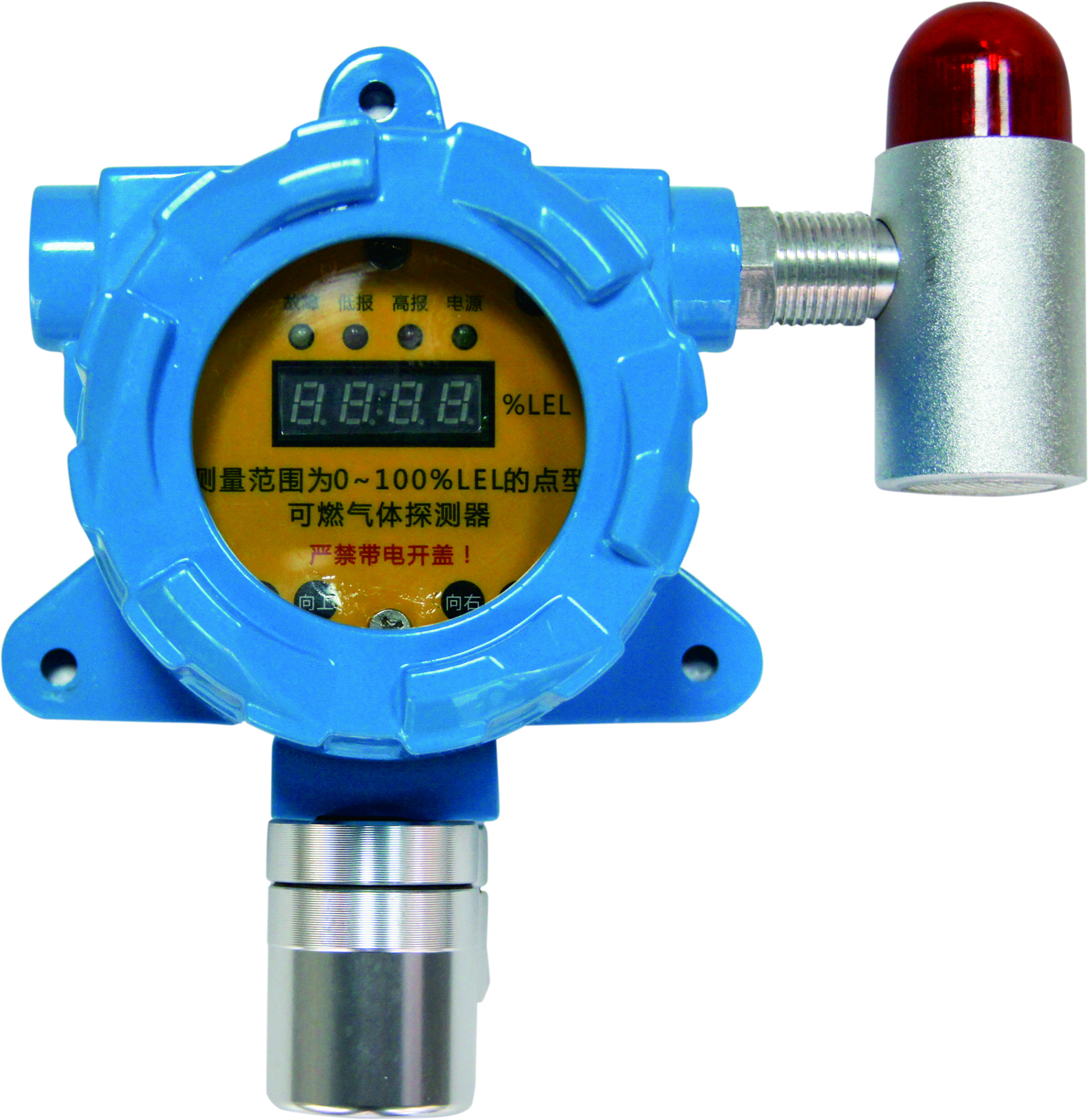

探测器型号：(见展示图)

CHY-2000T-5数显可燃/有毒气体探测器

​

详细介绍

检测气体：空气中的可燃气体以及有毒气体

检测原理：催化或电化原理，二氧化碳可选红外或热导式

检测方式：固定、在线检测，扩散式测量、泵吸式、流通式可选

分辨率：0.001ppm 量程0ppm~10ppm

              0.01ppm 量程0ppm~100ppm
              0.1ppm 量程0ppm~1000ppm

精度：±3%FS

重复性：±1.0%

线性误差：±1.0%

响应时间：T90≤30+秒

恢复时间：≤40秒

使用寿命：可燃3-5年 ，毒气2-3年

防护级别：IP65

防爆标志：Exd II CT6

防爆连接螺纹：3/4”NPT或客户自定义

信号输出：线性三线制4-20mA标准电流/开关量输出

最大传输距离：2000米

工作温度：-20%℃～+50℃，特殊情况可达70℃

相对温度：10%～95%RH（非凝露）

电源24VDC±6VDC

最大功率：3.5W

重量：约1.3kg

产品特点

测量精度高：CPU采用高速单片机，运行速度快、可靠性强。

操作方式：采用按键操作，通过电位器标定。

接线方法：三线制。

多种信号输出：二组继电器输出。（无源触点4-20mA，RS-485）

安装方便：采用模块化结构设计，便于系统维护。

检测气体种类：可燃性气体、毒性气体。

​
